Ландшафтное проектирование (Ландшафтный Проект)

Красивый и удобный сад начинается с проекта. Именно ландшафтное проектирование определяет, как будет выглядеть участок, где нужно разбить цветники, посадить деревья или проложить дорожки. Компания «Volga-Green» разрабатывает проекты благоустройства и озеленения. Проектная документация состоит из:

  • планировочного решения;
  • генерального плана;
  • проекта вертикальной планировки;
  • разбивочного чертежа;
  • плана дорожно-тропиночной сети, покрытий;
  • проекта дренажа, ливневой канализации;
  • плана организации работ;
  • дендроплана;
  • проектной документации для автополива, освещения, отдельных МАФ;
  • материалов для визуализации (3D иллюстрации, чертежи, эскизы).

Ландшафтное проектирование выполняется в два этапа:

  • эскизное проектирование;
  • составление рабочей документации.

Какую документацию разрабатывают при ландшафтном проектировании?

wave

Исходный план

Используется план для уточнения границ участка, а также для подробного нанесения всех координат и поворотных точек, капитальных строений. Р
wave

Геодезия участка

Разработка проекта выполняется на основании градостроительного плана участка, геологических исследований местности и топографо-геодезической съемки.
wave

План вертикальной организации рельефа, отвод вод, дренаж фундамента

Вертикальная планировка - решает вопросы по организации поверхностного стока вод, планировке удобной для движения трассы дорожек, пластическому изменению форм рельефа, устройству лестниц, подпорных стен, террас.
wave

Картограмма земельных масс

Картограмма земляных работ – это графический документ, являющийся составной частью генерального плана. Она представлена в виде чертежа, который отражает сетку квадратов с определенными отметками.
wave

Схема освещения

Ландшафтное освещение можно реализовать различным образом. В каждом, светильники освещают и территорию непосредственно около дома и делают световой акцент на декоративных элементах и важных и красивых зонах сада.
wave

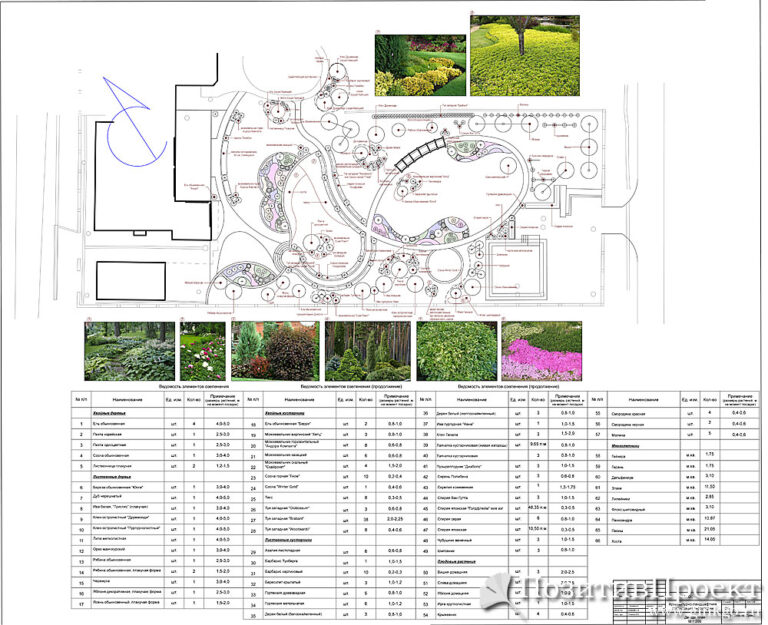

Дендроплан

Дендроплан - это подробная съемка с описанием деревьев, в результате которой подготавливается топографической план - отображающий точное расположение деревьев в координатах (диаметром от 8см, на высоте от 1.3.м), с описанием их в перечетной ведомости.
wave

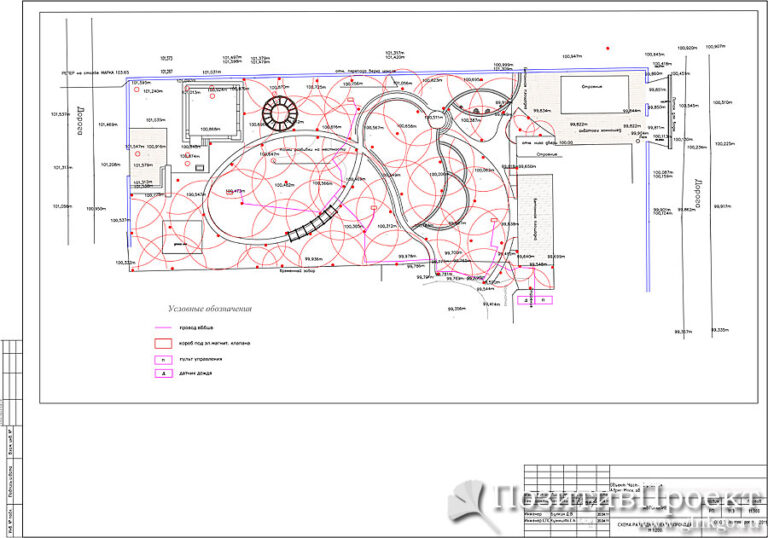

Схема разводки электропровода

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы наружного электроснабжения вашего участка включающими в себя разводку проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления.
wave

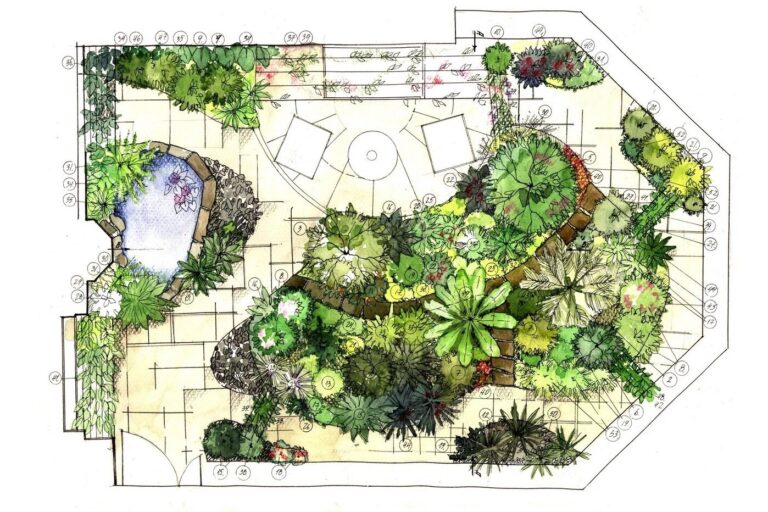

Генплан

Генплан — основной документ в ландшафтном проекте. Это — чертеж, который отражает размещение всех существующих и планируемых объектов на участке: дома, парковки, пешеходных дорожек, сада, цветников, хозяйственных построек и других. Генеральный план могут дополнять пояснительной запиской, вспомогательными схемами или чертежами.

Генеральный план. Это — общий чертеж, который отражает планировку территории, размещение на ней зданий, уже существующих или планируемых строений, элементов благоустройства, озеленения. Объекты на генеральном плане размещаются с соблюдением выбранного масштаба. Чертеж может дополняться пояснительной запиской (обосновывает выбранные решения или содержит дополнительную информацию). Генеральный план — основной, главный документ в составе проекта. Если при разработке других видов документации появляются изменения, они обязательно отражаются в общем чертеже. Генеральный план согласовывается с заказчиком, проходит обязательное утверждение. Его желательно дополнять исполнительными схемами, которые показывают линии и глубины прокладки существующих коммуникаций, элементов инженерных систем на территории.





Разбивочный чертеж. Нужен для переноса проекта на местность: он отражает размеры основных планировочных элементов на территории, их привязки к опорным точкам. Используя разбивочный чертеж, можно правильно спланировать участок, выдержать заданные генпланом расстояния, пропорции, размеры, формы. Он особенно важен, если планировка участка строгая, регулярная, если в его оформлении используется много сложных элементов (цветников, малых архитектурных форм, лестниц, подпорных стенок, водоемов). Для некоторых из таких элементов могут составляться отдельные разбивочные чертежи. Напротив, если оформление территории пейзажное, «свободное», требования разбивочного чертежа может не соблюдаться строго. Например, извилистые дорожки могут по-разному выглядеть на бумаге и на местности. При их переносе возможна корректировка (которая обязательно согласовывается с заказчиком).





Вертикальная планировка. Это — отдельный чертеж, на котором выводятся все вертикальные отметки. При выполнении работ эти отметки учитывают, точно переносят на участок. Они определяют уровни, на которых располагаются дорожки, площадки, газоны, клумбы, подпорные стенки, МАФ, другие элементы оформления территории.

При вертикальной планировке важно выполнить правильную разуклонку. У дома не должно быть приямков, чтобы исключить подтопление или застои воды. Поверхность дорожек должна иметь поперечные уклоны, чтобы после дождя или таяния снега стоки быстро уходили. На площадках уклоны должны быть выполнены к лоткам или желобам ливневой канализации. Выполняя вертикальную планировку, определяют уровни для всех объектов на участке и рядом с ним (проезжая часть, подъездная дорога к дому, парковка, отметка чистого пола дома, уровни дорожек, площадок для отдыха, газонов). Для «простого», ровного участка вертикальная планировка может не выполняться. Вместо этого достаточно определить уровни на местности, проставив отметки с помощью нивелира. Если участок сложный, разные объекты на нем будут находиться на разных уровнях, есть перепады высот, чертеж вертикальной планировки составляют обязательно.

Сложный рельеф позволяет создавать нестандартное оформление участка — с использованием лестниц, подпорных стенок, ярусных посадок, геопластики. Чем сложнее рельеф, чем больше перепады высот, тем тщательнее нужно прорабатывать вертикальную планировку. Этот чертеж позже используют в проектировании дренажа и ливневой канализации, чтобы обеспечить эффективный отвод подземных и поверхностных вод с участка.





Дендроплан. При ландшафтном проектировании его разрабатывают как отдельный раздел документации. Для этого участок предварительно обследуют, оценивают существующие на нем ценные растения, взрослые деревья (если есть). Если их нужно сохранить, план посадок формируют, учитывая их расположение. Другой вариант — пересадка кустарников или деревьев (возможна даже для взрослых растений).

При подготовке дендроплана готовят чертеж, на котором отмечают расположение всех элементов озеленения (цветников, живых изгородей, бордюрных посадок, солитеров, куртин, групп растений). Чертеж дополняют ассортиментной ведомостью — списком растений, которые нужно будет посадить на участке. Для наглядности специалисты «Volga-Green» дополняют такие списки фотографиями растений.



Формируя дендроплан, учитывают, что в течение года и, в частности, теплого периода, вид растения меняется: оно начинает цвести и отцветает, может покрываться плодами, листва может менять окраску, облетать уже ранней осенью или оставаться на ветвях даже после заморозков. Периоды цветения и декоративности учитывают, планируя расположение растений в составе цветников и декоративных композиций. Во внимание принимают целый ряд моментов: способность вызванных растений вызывать аллергию, то, как много листвы или лепестков они сбрасывают (и насколько сложно будет убирать участок), как растения выглядят зимой, как отобранные виды «уживаются» друг рядом с другом.



Озеленение по дендроплану всегда выполняется «на перспективу»: с учетом того, как быстро будет расти выбранное растение, как оно будет выглядеть через несколько лет, насколько сложным будет уход за ним, как долго оно сможет прожить на участке.





Проект дренажа и ливневой канализации. Это — системы, которые понижают уровень грунтовых вод на участке, помогают быстро отводить талые и дождевые стоки. Они сохраняют территорию чистой и сухой — без луж, застоев воды, подтоплений. Дренаж дополнительно защищает фундамент дома от разрушения из-за контакта с грунтовыми водами, корни растений от гниения, основы дорожек и площадок от морозного пучения грунта. В Подмосковье такие системы нужны на 80% участков под застройку.



Обсудить организацию водоотвода можно при первом осмотре участка и консультации с ландшафтным дизайнером. Так, дренаж может быть открытым, глубинным, пристенным. Открытый — это канавы, в которых собирается вода и по которым она стекает к точке водосброса. Глубинный закрытый дренаж прокладывают под землей. Пристенный организуют по периметру дома, чтобы защитить фундамент, цоколь или подвал от подтопления. Ливневая канализация дополняет дренаж и кровельный водосток, ее прокладывают с «привязкой» к дорожкам, площадкам, парковкам, отмостке дома.



«Volga-Green» рекомендует выполнять проектирование дренажа и ливневой канализации при разработке общего ландшафтного проекта. Это поможет оптимизировать расположение подземных дрен, лотков и каналов поверхностного водоотвода, труб, колодцев. При проектировании дренажной системы и ливневой канализации учитывают рельеф участка, наличие уклона, предполагаемую вертикальную планировку. Некоторые элементы благоустройства на участке могут влиять на сток подземных или поверхностных вод (заборы на фундаменте, подпорные стенки, беседки с заглубленными основаниями, приямки, насыпные холмы). Проект также определяет, куда будут отводиться собранные стоки. Если рядом с участком есть водоем, овраг, канава, общественные колодцы, стоки можно вывести в них. Реже устраивают поглотительные колодцы.





Автополив. Его проектируют, если предполагается, что полив на участке будет организован с помощью автоматического оборудования. В его составе — насосы, оросители, «капельницы», датчики, блок управления или таймер для включения и отключения полива. При проектировании системы автополива определяют точку ее подключения к водопроводу, расположение системы труб для подачи воды, места установки поливочных устройство (соответствуют зонам, которые нужно регулярно поливать), требуемые характеристики насоса и блока управления. Систему автополива можно дополнить погодными датчиками, датчиками влажности и температуры почвы, программируемым таймером, устройствами ручного управления. Ее проектируют, когда готов дендроплан, и понятно, какие зоны на участке будут нуждаться в регулярном поливе (обычно это цветники, газоны, декоративные композиции во въездной зоне).



При ландшафтном проектировании сотрудники «Volga-Green» дополнительно могут подготовить документацию по системе освещения, искусственным водоемам и оборудованию для них (фонтанное, фильтрационное), малым архитектурным формам. Обязательно выполняют чертежи дорожек, площадок в разрезе, лестниц, подпорных стенок и других элементов благоустройства. Разработанный нами ландшафтный проект поможет выполнить благоустройство и озеленение территории качественно, рационально и с отличным результатом!
